СХЕМЫ ПОДКЛЮЧЕНИЯ БЛОКА УПРАВЛЕНИЯ SCD3.0

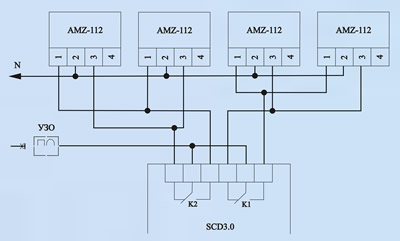

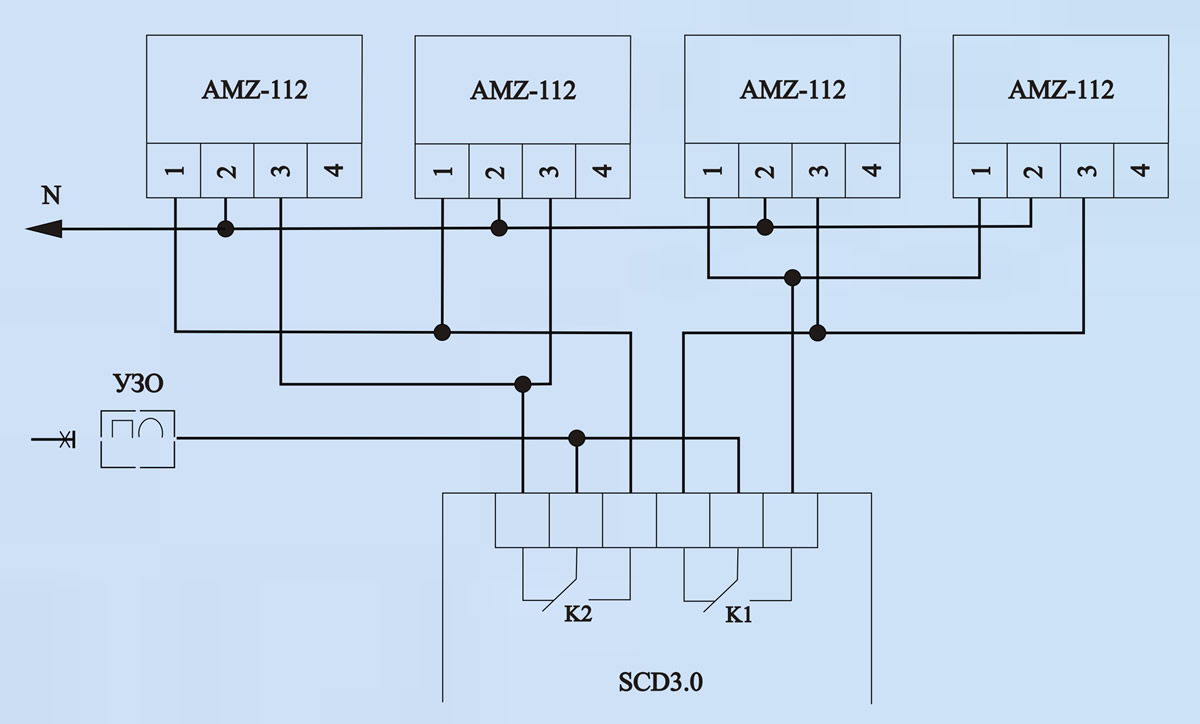

Подключение блока SCD3.0 к шаровым вентилям с электроприводами AMZ112:

Подключение блока SCD3.0 к шаровым вентилям с электроприводами AMZ112

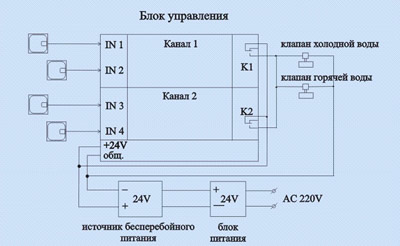

Схема включения блока управления для подключения четырех датчиков и двух электроклапанов:

Схема включения блока управления для 4 датчиков и 2 электроклапанов

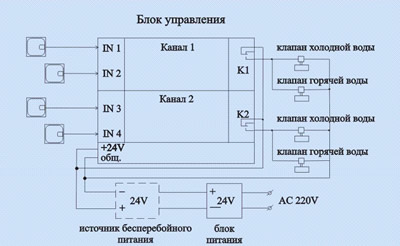

Схема включения блока управления для подключения четырех датчиков и четырех электроклапанов:

Схема включения блока управления для подключения 4 датчиков и 4 электроклапанов

Подключение контроллера к датчикам модификации R2 для организации защиты от протечек в офисном здании см здесь
