ЗАЩИТА ОТ ПРОТЕЧЕК "РАДУГА". Инструкция по установке и эксплуатации системы.

Защита от протечек воды "РАДУГА" устанавливается в следующей рекомендованной последовательности:

  • Необходимо определить места установки блока управления, датчиков воды и электромагнитных клапанов;
  • Проложить провода (к клапанам, датчикам, блоку питания);
  • Установить электромагнитный клапан на перекрываемой трубе;
  • Если блок управления монтируется на стене, подготовить для него необходимые отверстия;
  • Установить датчики воды в местах предполагаемых протечек;
  • Подключить провода от датчиков протечки к блоку управления (см. схему);
  • Подключить провода от электроклапанов к блоку управления (см. схему);
  • Подключить блок питания к системе (см. схему подключения);
  • Включить питание и следовать инструкции по инсталляции системы;
  • По окончании инсталлирования системы закрепить блок управления на стене или с помощью крепежной планки установить на DIN-рейке (подробнее).

Подключение блока управления к блоку питания через устройство бесперебойного питания.
Блок управления рекомендуется устанавливать в местах удобных для обслуживания и оповещения в случае протечки.
Настоятельно рекомендуется подключение низковольтного оборудования (электроклапанов на 24В) для обеспечения электробезопасности. Напряжение питания на блок управления должно быть подано через блок питания на 24В. Во избежание проблем с отключением электропитания рекомендуется также установка источника бесперебойного питания (UPS) на 24В.

Подключение датчиков воды к блоку управления

Установите датчики протечки в местах предполагаемых протечек и протяните кабель к блоку управления. Блок управления предназначен для подключения четырех датчиков, при этом для датчиков 1 и 2  силовым выходом является выход реле 1 [K1], для датчиков 3 и 4 силовым выходом является реле 2 [K2]. Определите, какой из датчиков будет отвечать за какой выход. После этого подключите провода от датчиков к блоку управления следующим образом:
черный провод – к клемме GND
зеленый провод – к клемме IN
желтый провод к клемме Vcc
красный провод не используется

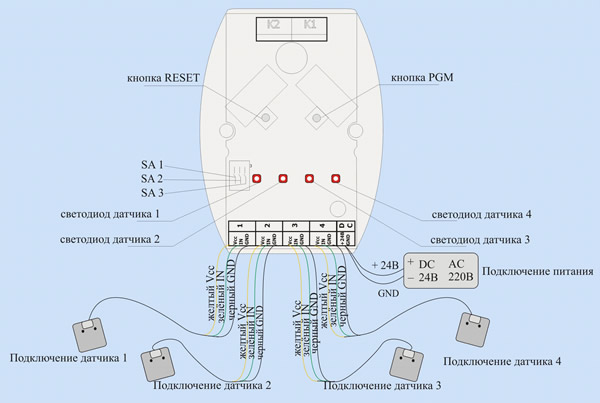

схема подключения датчиков протечки к блоку управлениязащита от протечки

Настройка блока управления
Снимите верхнюю крышку блока управления, открутив два винта. Включите блок питания. Светодиоды будут попеременно включаться, от светодиода датчика 1 к светодиоду датчика 4 и выключаться от светодиода датчика 4 к светодиоду датчика 1. Это означает, что в SETUP контроллера не установлено ни одного датчика и контроллер находится в состоянии ожидания.
Программа поиска подключенных датчиков (*)
Одиночным нажатием кнопки PGM запускается программа поиска подключенных датчиков. Светодиод соответствующего датчика начинает моргать, в случае обнаружения датчика светодиод остается гореть и начинает сканирование следующего датчика.
Внимание ! Диагностика наличия подключенных датчиков осуществляется с выключенным питанием. Питание на датчик подается только при переходе контроллера в рабочий режим.
В случае если контроллер не обнаружит какой-либо из подключенных датчиков, проверьте подключение этого датчика и нажмите кнопку PGM повторно. Проделывайте эту процедуру до тех пор, пока контроллер не обнаружит все подключенные датчики. После обнаружения контроллером всех датчиков нажмите и удержите в течение 3 секунд кнопку PGM, тем самым, сохранив в SETUP контроллера данные об обнаруженных датчиках. В знак того, что контроллер правильно записал датчики в SETUP, светодиоды установленных датчиков моргнут и контроллер перейдет в основной режим детектирования датчиков. Закройте верхнюю крышку блока с помощью винтов.
Установка дополнительных датчиков
В случае если потребуется дополнительно установить датчики, подключите датчики, нажмите и удерживайте в течение 3 секунд кнопку PGM, Вы окажитесь в подпрограмме поиска датчиков. Далее следуйте п. (*)  инструкции
Неисправность или повреждение датчика
В случае неисправности или повреждения датчика для разблокирования системы, удерживая кнопку PGM, нажмите кнопку RESET. Блок перейдет в режим поиска датчиков. По завершении процедуры следуйте п. (*) настоящей инструкции.
Блокировка системы  В случае, если Вам потребовалось в процессе работы контроллера заблокировать систему однократно нажмите кнопку RESET, система включит нагрузки, подключенные к силовым выходам в соответствии с установленными датчиками, и режим блокировки индицируется повторяющимся попеременным морганием и горением всех четырех светодиодов датчиков.
Срабатывание датчика воды. В случае срабатывания датчика, на датчике загорается на 1-2 секунды красный светодиодный индикатор. Светодиодный индикатор на блоке управления, отвечающий за состояние этого датчика, начинает моргать, раздается звуковой прерывистый сигнал, блок отключает от датчика питание и включает нагрузку, подключенную к реле.
Разблокировка системы  Для разблокировки системы нажмите и удержите кнопку RESET в течение 3 секунд.

Установка времени задержки. С помощью джемперов SA1, SA2, SA3 устанавливается время задержки включения нагрузки относительно сработки датчика. Время устанавливается в следующей комбинации:

режим
SA3
SA2
SA1
время
1
0
0
0
2 секунды
2
0
0
1
5 секунд
3
0
1
0
10 секунд
4
0
1
1
20 секунд
5
1
0
0
30 секунд
6
1
0
1
40 секунд
7
1
1
0
50 секунд
8
1
1
1
1 минута



Монтаж блока SCD 3.0 на стену

На предполагаемом месте крепления блока засверлить отверстия под дюбеля (прилагаемые в комплекте), по окончании подключения и программирования блока SCD 3.0 с помощью саморезов (прилагаемых в комплекте) прикрутить блок в подготовленные отверстия в стене.

Монтаж блока SCD 3.0 на DIN-рейку.

По окончании подключения и программирования блока SCD 3.0 с помощью винтов (прилагаемых в комплекте) прикрутите к корпусу блока крепежную планку для крепления на DIN-рейку (прилагаемую в комплекте), после чего установите блок SCD 3.0 на DIN-рейку.

Скачать инструкцию по системе защиты от протечек
