МОНТАЖ БЛОКА УПРАВЛЕНИЯ НА СТЕНУ И DIN-РЕЙКУ

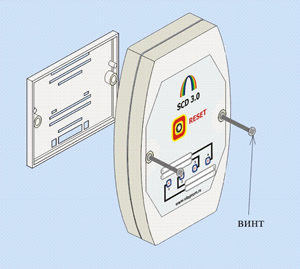

Монтаж контроллера протечек SCD 3.0 на DIN-рейку



монтаж на DIN-рейку

По окончании подключения и программирования контроллера протечек SCD 3.0 с помощью винтов (прилагаемых в комплекте) прикрутите к корпусу блока крепежную планку для крепления на DIN-рейку (прилагаемую в комплекте), после чего установите блок SCD 3.0 на DIN-рейку.

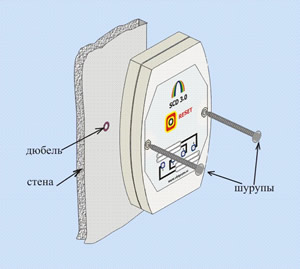

Монтаж блока SCD 3.0 на стену:

Монтаж блока на стену



На предполагаемом месте крепления блока засверлить отверстия под дюбеля (прилагаемые в комплакте), по окончании подключения и программирования блока SCD 3.0 с помощью саморезов (прилагаемых в комплекте) прикрутить блок в подготовленные отверстия в стене.
