Контроллер SWF200 с определением дистанции до места протечки предназначен для контроля присутствия воды и других водных растворов жидкостей.

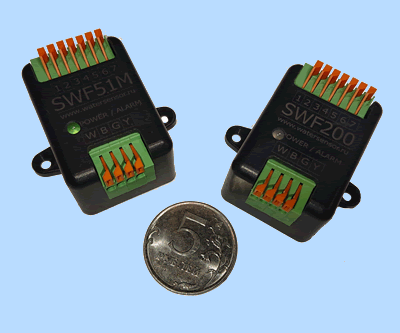

контроллер защиты от протечки SWF200
Технические характеристики
| Питание |
Напряжение питания |
12VDC (±10%) или 24VDC (±10%). Требуемое питающее напряжение уточняйте при заказе |
Ток потребления в дежурном режиме |
23 mA |
Максимальныйток потребления в режиме срабатывания |
70 mA |
|
Температура хранения |
-10...+70 С |
Температура эксплуатации |
0...+50 С |
Влажность |
0-80% без конденсата |
| Интерфейсы |
RS-485 интерфейс, протокол обмена Modbus RTU |
|
Поддерживаемые скорости |
9600 бод, 19200 бод, 38400 бод |
| Сенсорный кабель |
| Максимальная длина подключаемого чувствительного элемента |
200 м |
| Точность указания дистанции |
±0,6м |
|
| Выход «затопление» |
сухой (релейный) контакт
макс. коммутируемые рабочие напряжение/ток
120VAC/1А
24 VDC/1А |
| Габаритные размеры |
| Размеры блока управления |
40 х 28 х 23 мм |
| Вес |
23 г. |
| крепление |
универсальное |
Устройство предназначено для работы совместно с сенсорным кабелем SC с максимальной длиной до 200 метров, точечными датчиками протечки PSM, PSF, чувствительными элементами конденсата DPSM, DPSF.
Контроллер SWF200 обеспечивает возможность регулирования чувствительности и контрольного времени срабатывания датчика в случае обнаружения присутствия воды или неагрессивных токопроводящих жидкостей, а также световую индикацию обрыва кабеля, затопления.
Модуль имеет 2 независимых микропроцессора. Первый предназначен для контролирования целостности сенсорных элементов, подключенных к SWF200. Второй благодаря Modbus-интерфейсу позволяет объединять и организовывать систему защиты таких объектов как:
- Серверные / ЦОД (центры обработки данных, дата-центра) / компьютерные комнаты: под фальшполом, вокруг оборудования систем отопления, вентиляции и кондиционирования воздуха
- Банковские ячейки, банкоматы и архивы
- Водороводы
- Трубопроводы
- ИТП
- Воздуховоды
- Трубы под подвесными потолками
- Операционный и помещения реанимации
- Помещения с важным оборудованием и данными
- Лифтовые шахты
- Музеи, выставочные залы, библиотеки, архивы
- ЖКХ
Для расчета необходимых длин сенсорного кабеля, подсоединяемого к модулю и количества крепежа рекомендуем воспользоваться калькулятором.
скачать технический паспорт на модуль защиты от протечки и конденсата SWF200
Подробнее о контроллере управления SWF200
|
