УМНЫЕ ДЕРЕВНИ. Н.Н.ЖИЛЕНКОВ

Рассмотрены основные идеи и принципы, реализованные компанией Прософт при создании первого проекта "интеллек­туального" коттеджного поселка. Особое внимание уделено вопросам автоматизированного управления инженерными си­стемами и последующего снижения расходов при эксплуатации домов. Идеи, заложенные здесь, найдут применение не только в аналогичных проектах коттеджного строительства, но могут быть полезны при создании автоматизированных си­стемах ЖКХ многоэтажных микрорайонов, офисных и производственных помещений промышленных производств.

Рынок недвижимости в России – самый быстрорастущий, и самый привлекательный для инвестиций, здесь конкурируют достаточно много игроков, и для успешной работы компаниям приходится формировать уникальные торговые предложения. Одним и зних стало предложение компании "Инком-Недвижимость" по строительству "интеллектуальных" коттеджных поселков в ближайшем Подмосковье, которое дает клиенту не просто загородное жилье, а возможность полноценной активной жизни, возможность находиться в информационном поле и вместе с тем чувствовать себя защищенным.

Компания Прософт активно участвовала в разработке и реализации данного проекта совместно с компанией "Инком-Недвижимость".

Информационная инфрастуктура - "не в лесу живем"

Часть людей покупает загородные дома в поисках тишины, уединения и отдыха. Такой коттедж ближе к даче, чем к постоянному жилью. Но многие люди хотят жить в экологически благоприятном месте и активно работать, иметь постоянную связь со своим бизнесом.Современное развитие средств коммуникации предоставляет такие возможности. Решение о прокладке оптического волокна в каждый коттедж возможно покажется дорогим. Но возможности, предоставляемые высокоскоростным и надежным каналом связи (подключение к сети Internet; системы охранной и пожарной сигнализации; телевидение (в дальнейшем каналы HDTV); системы диспетчеризации ЖКХ; телефония),дают огромные преимущества, и позволят наращивать их в будущем по мере развития новых технологий без больших капиталовложений. В качестве коммутаторов и медиа-конверторов в проекте применено оборудование компании Cisco

Мало построить, еше и содержать нужно

При реализации проектов коттеджного строительства большинство компаний-инвесторов рассчитывают на получение прибыли только от разовой продажи коттеджей и земли. Дополнительную прибыль риэлтер может получать от эксплуатации построенного поселка, при чем в течение длительного времени. Во всем мире эксплуатация жилья является прибыльным бизнесом, и самым важным фактором при этом становится оптимизация затрат на эксплуатацию. В основном эти затраты складываются из затрат на текущий ремонт и содержание необходимого персонала. Но в действительности, большие затраты приносит устранение аварий и их последствий. Снижение вероятности возникновения аварий и минимизация их последствий – самое главное условие оптимизации затрат на содержание жилого фонда .Большинство потенциально аварийно-опасных мест закладываются еще на этапе проекта. Это и инженерные ошибки, и экономия на материалах и технологиях, и отсутствие нужной системы диагностики и обнаружения аварий. Грамотный и целостный подход к проектированию поселка, как к комплексной системе, включающей все элементы системы жизнеобеспечения позволяет оптимизировать затраты на строительство и последующую эксплуатацию. Включение в проект централизованной системы диагностики и обнаружения аварий не просто модное, но и экономически оправданное решение. В первую очередь нужно контролировать состояние и работоспособность систем общего пользования, аварии на которых влияют на потребителей: водозаборные сква­жины; системы водоподготовки; ка-нализационно-насосные станции; очистные сооружения; трансформа­торные подстанции; газораспреде­лительные узлы.
Надежность самих устройств кон­троля – еще одно важное условие ра­ботоспособности системы. Устанавли­ваемый в каждом из объектов контро­ля шкаф управления должен быть ос­нащен резервным электропитанием, системой подогрева и резервным кана­лом связи с диспетчерским пультом. Помимо основного оптоволоконного канала связи в составе контроллера ус­тановлен GSM/GPRS модем.

Универсальный подход к различным клиентам

У каждого клиента свои финансовые возможности и свои представления о комфорте. Соответственно
сложно предложить готовое решение, удовлетворяющее всех заказчикам. Если рассмотреть системы автоматики в коттеджном поселке в целом, то можно разделить их по функциональным особенностям и степени важности для жизнеобеспечения. Например, от неработающего домашнего кинотеатра отопление коттеджа работать не перестанет, но при утечке газа или затоплении подвала канализацией качество звучания аккустики в кинотеатре уже неважно. Определив наиболее важным критерием безопасность и живучесть можно разделить все имеющиеся системы на функциональные уровни (рис. 1).

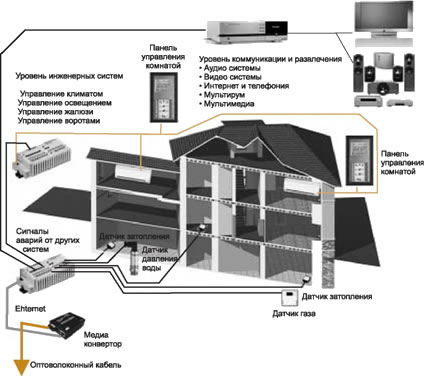

Умный дом

1. Уровень безопасности и жизнеобеспечения – все системы, без которых невозможно функционирование коттеджа: подача электроэнергии, воды, газа, отвод канализации. Аварийная сигнализация по утечкам, пожарная и охранная сигнализация. В отношении последних функции этого уровня ограничиваются передачей сообщений на диспетчерский пульт поселка, контроллеры этих систем будут устанавливаться по требованию заказчика с учетом конкретной конфигурации коттеджа.Параметры, контролируемые системой безопасности и жизнеобеспечения: ввод электропитания;давление газа и воды (дискретно); утечка газа; затопление помещения; подпор канализации; тревога охранной системы и пожарная. Контроллер имеет несколько дополнительных входов тревог от другихуровней автоматики.

2. Уровень инженерных систем. К данному уровню можно отнести все системы предназначенные для обеспечения условий жизни и комфорта: климатики, освещения, и.т.д. Состав этих систем может существенно различаться в разных коттеджах и зависит от требований заказчика. Вывод информации о работе этих систем на центрального диспетчера не имеет смысла, так как даже при получении сигнала об аварии невозможно своевременно принять меры по ее устранению. Если жильцы дома отсутствуют, то попасть внутрь диспетчер или ремонтный персонал не сможет, а эффективно локализовать аварию без этого невозможно. При авариях инженерных систем единственное, что сможет сделать диспетчер – оповестить жильцов о возникшей неприятности. Именно для этих целей предусмотрены несколько дополнительных дискретных входов в системе первого уровня.Дискретные входы для связи различных уровней – наиболее универсальное решение. Дело в том, что в мире существует огромный выбор оборудования с различными интерфейсами, и предугадать, какое именно оборудование заказчик пожелает установить – сложно. Но в любом контролере всегда можно реализовать дискретный (релейный) выход, сигнализирующий о возникшей аварии.

3. Уровень систем развлечения – системы аудио, видео, коммуникационные и прочие, аварии которых напрямую не влияют на работоспособность систем других уровней. К тому же состав оборудования данных систем всегда уникален и зависит от индивидуальных потребностей жильцов коттеджа. По некоторым видам тревог можно связать эти системы с контроллером первого уровня дискретными сигналами.

Обязательный и произвольный пакет решений

Предлагая клиенту "умный коттедж" сложно избежать "навязывания" готовых решений. Но, разделив системы на уровни, можно четко сформировать "обязательный" и "произвольный" пакет решений. Причем стоимость первого будет минимальной. Для клиента должно быть понятно, что этот пакет гарантирует безопасную эксплуатацию и живучесть его жилища. Фактически, первый уровень систем автоматики более связан с центральным диспетчерским пультом, чем с системами коттеджа. И отсутствие альтернативных вариантов этой системы вполне оправдано. Конечно, имея уже встроенную систему автоматики первого уровня, большинство клиентов задумаются надустановкой дополнительных систем. Благодаря тому, что при разработке самой концепции поселков была предусмотрена возможность установки любых систем, выполненных по различным технологиям клиент имеет возможность сам выбирать подрядчика и проекты.

Организация обслуживания поселков

Установка автоматизированных систем контроля и диспетчеризации недостаточна для решения задачи оптимального управления ЖКХ поселка. Техника может нормально работать только тогда, когда она согласована с возможностями и организацией работы обслуживающего персонала. Составление служебной инструкции и распределение рабочих мест персонала – одна изнеотъемлемых частей проекта автоматизации. При рассмотрении всех возможных аварийных ситуаций стало ясно, что в поселке должно быть два операторских рабочих места: диспетчер ЖКХ  и дежурный службы охраны. Информационные потоки для двух рабочих мест обрабатываются одним сервером, но представление информации выводится на разные ПК. Обусловлено такое решение тем, что функции, которые нужно выполнить и реально может выполнить человек, должны совпадать. Например, диспетчер ЖКХ не сможет правильно отреагировать на тревогу охранной системы, а дежурный службы охраны не сможет принять мер по ликвидации аварии водопровода. Заранее предусмотрев разделение полномочий и функций можно обеспечить нормальную работу служб поселка.
Еще одной статьей затрат на содержание поселка является зарплата персонала. И чем меньше его численность и квалификация – тем меньше сумма затрат. Грамотно распределив функции и составив на этапе проекта штатное расписание и должностные инструкции, можно снизить влияние человеческого фактора на работу системы в целом. Вместе с тем возникает про­блема контроля за действиями персонала. Система автоматики должна не только сообщать диспетчеру о возникновении аварий, но и фиксировать время поступления тревоги и время реакции персонала (рис. 2).

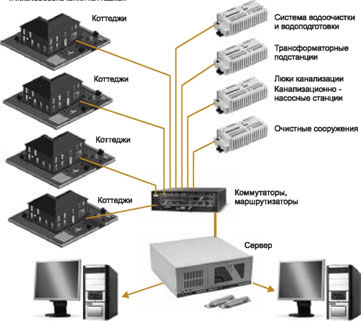

система автоматики

Реализация проекта - учесть все

Выбор аппаратных средств, с помощью которых можно реализовать распределенную систему управления, на рынке огромен. И подобрать для реализации проекта тот или иной контроллер не представляет особого труда. Но в действительности нужно основывать выбор не только на стоимости самой аппаратной части, но и на сумме других затрат на ее применение. А затраты могут многократно превышать стоимость "железа".

1. Программирование. Наличие квалифицированного персонала способного в требуемый срок подготовить необходимое ПО для системы – очень важный фактор. Часто для этого приходится проводить дополнительное обучение персонала или нанимать дополнительных сотрудников. Универсальность ПО позволяет сократить сроки выполнения этого этапа и минимизировать число ошибок. В данном случае наибольшей универсальностью обладает среда разработки CoDeSys. Программный пакет поддерживает большое число контроллеров разных производителей и пять языков программирования IEC 61131-3, и освоить ее можно за месяц. А человек, имеющий опыт работы в любом из языков IL, LL, FBD, ST или FC, может сразу приступать к работе. В качестве аппаратной базы решено было применить контроллеры немецкой компании WAGO. У контроллеров WAGO I/O серии 750 есть важное преимущество – обилие готовых и бесплатных библиотек функций и функциональных блоков для большинства часто встречающихся задач.

2. Сроки поставки. Не секрет, что у большинства производителей нужную продукцию приходится заказывать предварительно, причем сроки поставки могут быть весьма существенными. Дело чаще всего в том, что производитель запускает изделие в производство только после получения заказа. У крупносерийных производителей есть два преимущества – постоянное производство (небольшие сроки поставки) и более низкая цена, что обусловлено меньшими затратами при крупносерийном производстве. Увеличение сроков выполнения всего проекта из-за задержек в поставках несет дополнительныен издержки в виде "замораживания" денег, а при работе на кредитных финансах – это дополнительные потери.

3. Совместимость и удобство монтажа. Эти проблемы нужно внимательно рассмотреть на этапе эскизного проекта. Часто из-за простейшей нестыковки разъемов или электрических параметров сигнала приходится на этапе монтажа искать пути исправления или
даже приобретать дополнительное оборудование и принадлежности. А в процессе монтажа важно предусмотреть меры по защите от ошибок (маркировка, кодирование разъемов). Хорошо продуманная конструкция WAGO I/O серии 750 оказалась наиболее удобной при монтаже, особенно когда мутацию "на месте". А при замене одного типа датчика на другой требуется замена только одного модуля без снятия из шкафа управления всего контроллера.

4. Поддержка эксплуатации. Система делается в расчете на длительный срок эксплуатации. Срок под держки производителем своей продукции должен быть в данном случае >10 лет.

Специфика решений

В ходе работы над проектом выяснилось, что в номенклатуре даже самых крупных зарубежных производителей нет некоторых видов оборудования, подходящих под российские условия. К примеру существующие датчики затопления и протечек либо не рассчитаны на нужный температурный диапазон, либо не стыкуются со входами контроллеров. Специально для применения в жестких условиях эксплуатации были разработаны датчики затопления, работающие на кондуктивном принципе. Высокую устойчивость к возможным химически агрессивным средам обеспечивает покрытие контактных электродов золотом и специальная технология полимерного монолитного корпуса.   Оптимально продуманная конструкция обеспечила невысокую стоимость датчика и универсальность его применения (рис.3)

датчик воды

Еще одна техническая проблема потребовала оригинального реше­ния – необходимость обеспечения бес­перебойного питания контроллеров. Для снижения стоимости оборудова­ния были разработаны достаточно простые и надежные устройства, обес­печивающие заряд аккумуляторов и автоматическое переключение нагрузки при пропадании основного питания. Применение распространенных герметичных свинцовых аккумуляторов позволило в несколько раз снизить стоимость решения по сравнению с индустриальными системами зарубежного производства.

База для серийных решений
Реализация такого крупного и перспективного проекта – первый опыт создания автоматизированного жилого поселка. Но основные идеи и принципы, заложенные здесь, найдут применение не только в аналогичных проектах коттеджного строительства, но могут быть полезны при создании автоматизированных системах ЖКХ многоэтажных микрорайонов, офисных и производственных помещений промышленных производств. По мере развития систем автоматизации и оптимизации применяемого оборудования стоимость таких решений может быть существенно снижена.

Жиленков Николай Николаевич
