Благодаря технологическим особенностям устройства в случае обнаружения воды или неагрессивных токопроводящих жидкостей чувствительные электроды сенсоров не подвергаются электроэрозионным процессам.

Микропроцессорый блок управления  LDM5.0 обеспечивает возможность регулирования чувствительности и контрольного времени срабатывания датчика в случае обнаружения присутствия воды или неагрессивных токопроводящих жидкостей, а также световую индикацию обрыва кабеля, затопление и ручное включение силового реле затопления.

Микропроцессорный блок оснащен 2-мя релейными выходами для подключения датчика к внешним устройствам контроля и управления. Один релейный выход предназначен для информирования об обрыве, второй релейный выход предназначен для информирования и управления внешними исполнительными устройствами.

Блок выполнен в малогабаритном корпусе, предназначенном для крепления на стандартную DIN-рейку.

Модуль имеет раздельные выходы сухой (релейный) контакт по событию затопление и обрыв сенсорной части.

Он может быть запитан как от источника постоянного напряжения, так и от источника переменного напряжения с частотой питающей сети 50Гц, что позволяет использовать данное устройство со всеми промышленными контроллерами и системами безопасности.

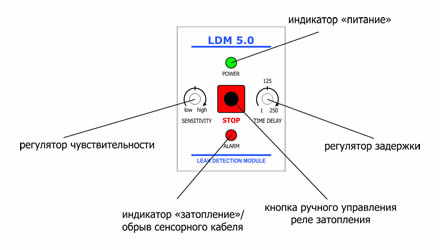

Органы управления и индикации

управление модулем защиты от протечек

«STOP»  - кнопка ручного включения реле затопления. Для включения реле «ALARM» нажмите и удержите кнопку в течение 3-5 секунд. Включение режима произойдет после отпускания кнопки, о чем проинформирует индикатор «ALARM». Для отключения режима повторно нажмите кнопку и удержите в течение 3-5 секунд.

«POWER»  - светодиодный индикатор индицирует подключение модуля к источнику питания.


«ALARM» - светодиодный индикатор имеет 4 режима индикации:

  • при подаче питающего напряжения на модуль моргает с равными короткими интервалами (время включения равно времени выключения) приблизительно в течение 10 секунд, индицируя режим самодиагностики модуля
  • при обрыве сенсорного кабеля моргает в следующем порядке: 2 короткие вспышки, длинная пауза.
  • при затоплении сенсорной части горит непрерывно
  • при нажатии кнопки «STOP» моргает с равными интервалами порядка 1,5 секунд

«TIME DELAY»
Регулятор с суммарным углом поворота 220 ° предназначен для установления контрольного времени задержки от момента затопления до момента переключения контактов реле ALARM в диапазоне от 1 до 250 секунд. Регулировка производится в соответствие с указателем на лицевой панели блока управления до подачи питающего напряжения. Данная регулировка используется для уменьшения вероятности ложных срабатываний системы.


«SENSITIVITY»
Регулятор с суммарным углом поворота 220 ° предназначен для установления  чувствительности. Регулировка производится в соответствие с указателем на лицевой панели блока управления до подачи питающего напряжения. Предустановлен на минимальную чувствительность.

ВНИМАНИЕ! Все регулировки необходимо производить до подключения питающего напряжения к модулю.
