Возможные схемы подключения сенсорного кабеля к модулям управления.

В схемах приведен модуль LDM5.0. Аналогичным образом можно подключить сенсорные кабели к другим модулям управления

ВНИМАНИЕ! При подключении сенсорного кабеля к блоку управления LDM5.0 не рекомендуется превышать суммарную допустимую длину подключаемых кабелей (сенсорного и соединительного) более чем 200 метров.

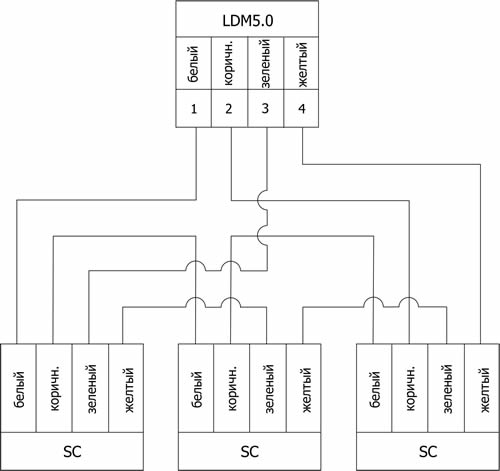

Схема подключения кабеля "веером"



сенсорный кабель от протечек подключение "веером"

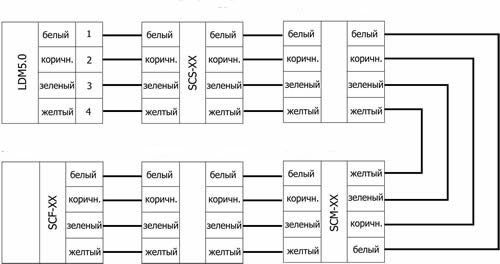

Подключение сенсороного кабеля конфигураций "Конструктор" для прохождения "мертвых" зон соединительным кабелем.

сенсорный кабель-конструктор

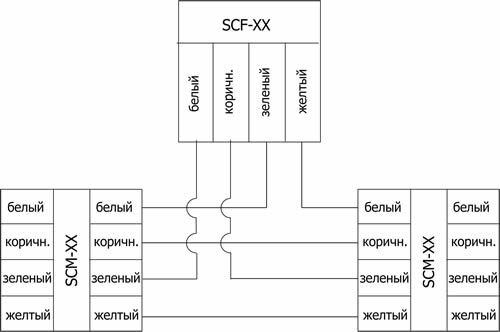

Т-ответвления кабеля защиты от протечек

Т-ответвления кабеля защиты от протечки



Для расчета необходимых длин сенсорного кабеля, подсоединяемого к модулю и количества крепежа рекомендуем воспользоваться калькулятором.
